A kivágási rajz azt rögzíti, hogy a munkalap mely pontjára és milyen megmunkálás készüljön. A készülék látható mérete és a lapba vágandó nyílás mérete eltérhet; a kettőt a terven külön kell kezelni.
Induljunk egyszerűen. Az első ajánlathoz elég egy egyszerű, kézzel rajzolt skicc a hozzávetőleges méretekkel. A rajzról készített telefonos fotó is megfelelő. Ha már van színelképzelésed vagy más információd, azt is szívesen fogadjuk, de nem feltétele az indulásnak.
Az alábbi műszaki útmutató a későbbi pontosításhoz segít; ezeket az adatokat nem kell mind megadnod az első megkereséskor.

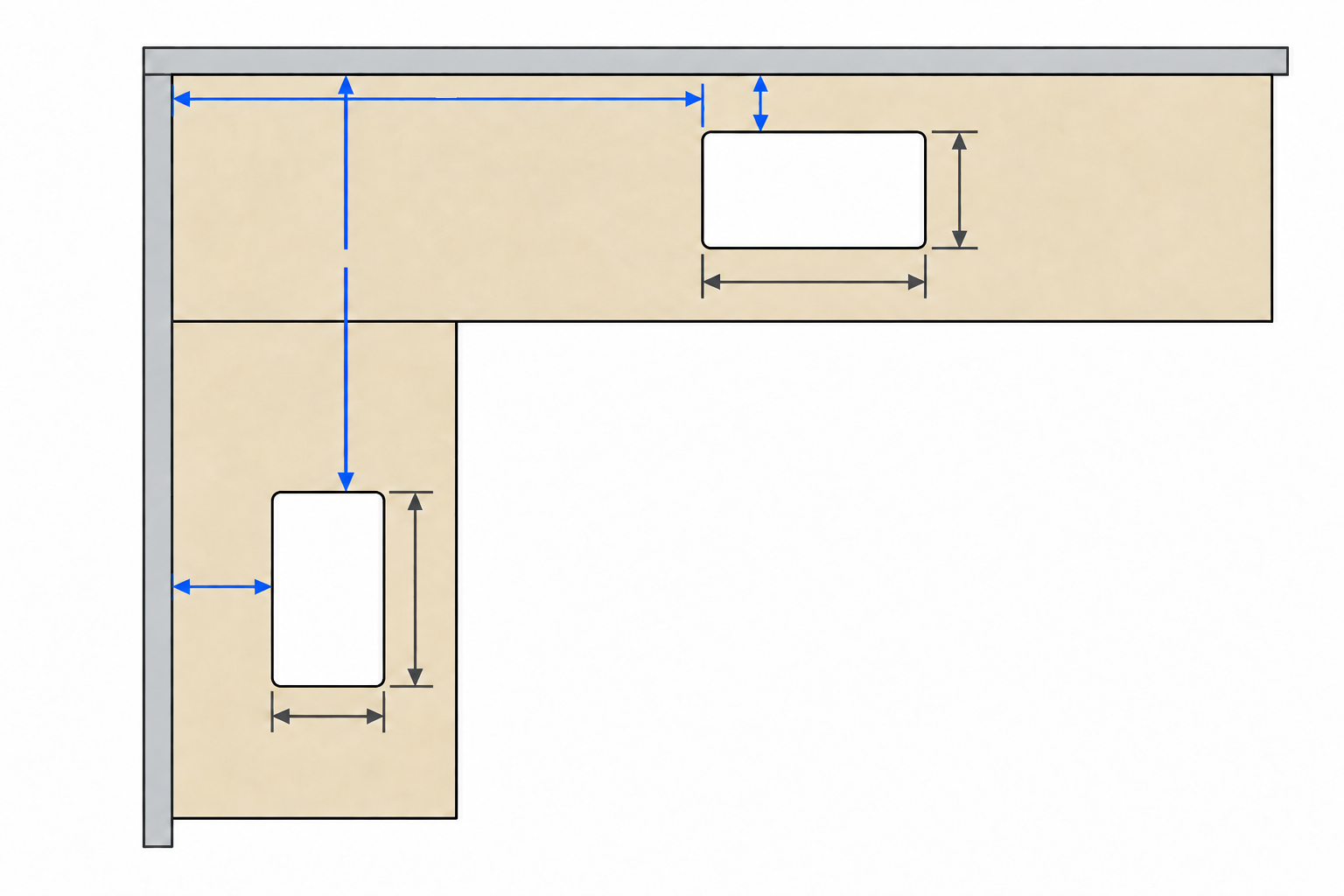

Egy lap, két megnevezett referenciaél
Rajzolj felülnézetet, és írd rá, melyik az elülső él és a bal oldali kész vég. A kivágás helyét ezekhez képest add meg. Ha más mérési alapot használsz, nevezd meg azt egyértelműen. A „balról” megjelölés csak akkor értelmezhető biztosan, ha a rajz tájolása is rögzített. Minden méret ugyanabban a mértékegységben, lehetőleg milliméterben szerepeljen.
Példa a méretjelölésre
| Jel | Mit jelent? | Mit kell megadni? |
|---|---|---|
| A | Bal kész él → kivágás bal széle | Távolság mm-ben |
| B | Elülső kész él → kivágás elülső széle | Távolság mm-ben |
| K × M | Kivágás két fő mérete | Gyártói beépítési rajz alapján |
| R | Kivágás belső sarokíve | Gyárthatósággal egyeztetve |
| X / Y | Körfurat középpontja | Két referenciaéltől mért távolság |
Ez jelölési példa, nem konkrét készülék gyártási terve. Egy körfuratnál a középpontot és az átmérőt add meg; ne keverd a furat szélétől és közepétől mért távolságokat.
A készülék dokumentuma legyen az alap

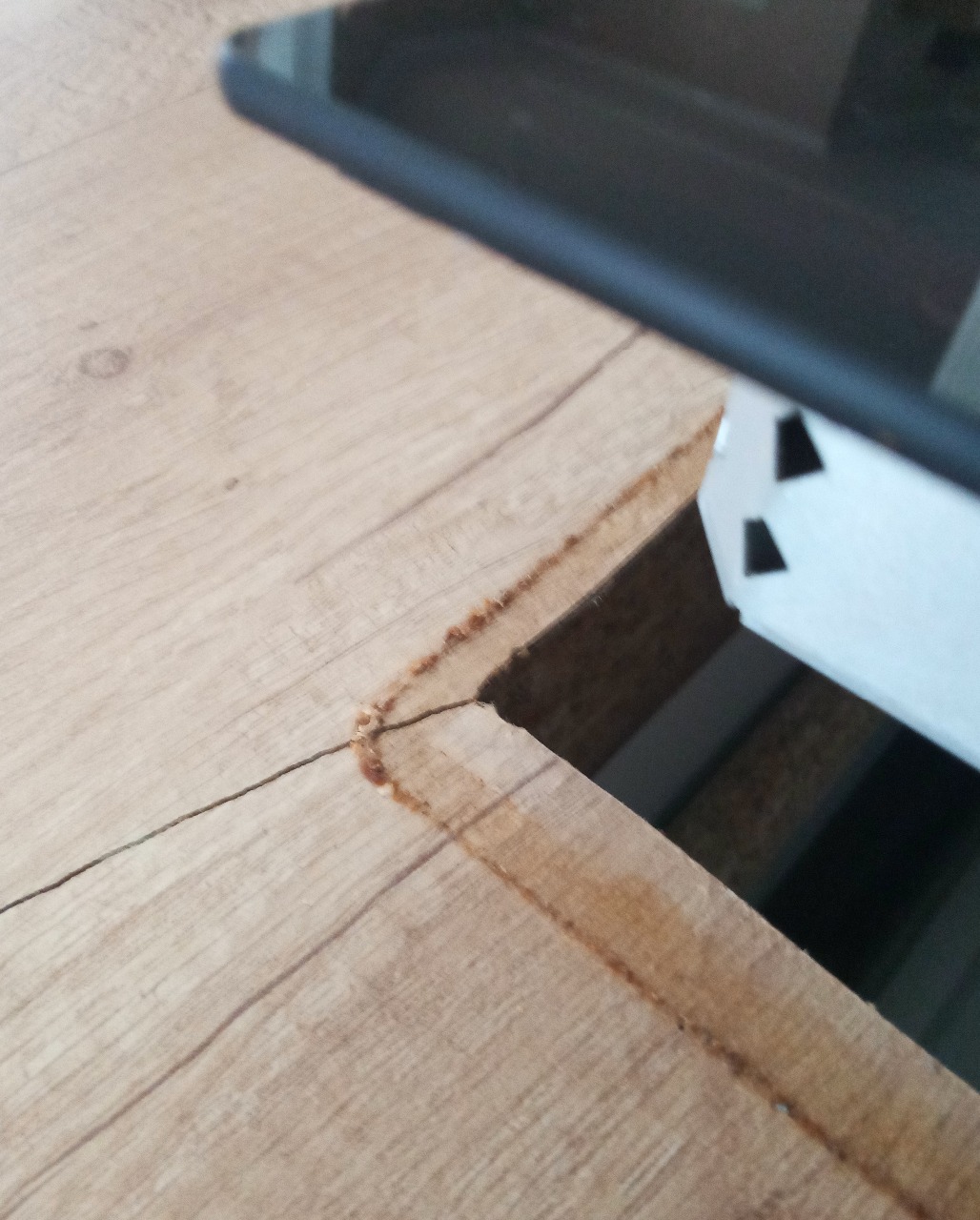

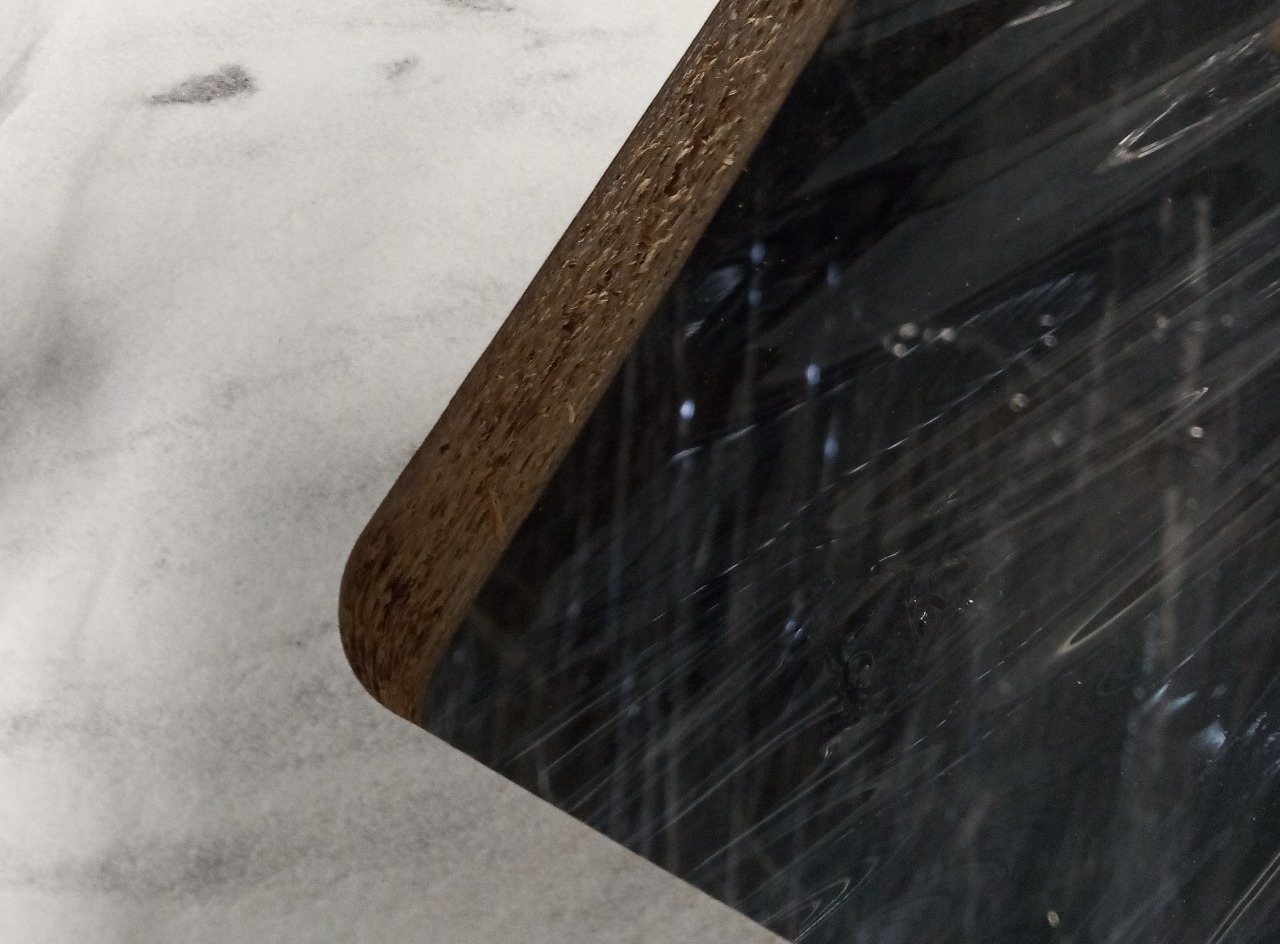

Csatold a pontos típust és a gyártói beépítési rajzot. A kivágás mérettűrése, a sarokkialakítás és a készülék körüli helyigény mind számít. Az EM-PROVOCA műszaki tájékoztatója a saját marásoknál 10 mm belső sarokrádiuszt ad meg; a konkrét készülékkel való összhangot gyártás előtt ellenőrizni kell.
A lap alatti helyet is rajzold be
Szekrényoldal, merevítő, fiók és szerelvény ütközhet a készülékkel vagy annak rögzítésével. Több közeli kivágásnál a maradó anyag és az alátámasztás külön vizsgálatot igényel. A nyílás körüli él és a furat szigetelése a beépítési feladat része, nem hagyható el attól, hogy a méret megfelelő.
Véglegesítés előtt
A fájl kapjon dátumot és egyértelmű változatszámot. A módosított méretet ne csak egy külön üzenetben küldd: az összesített rajzon is vezesd át. A jóváhagyásnál ellenőrizd a tájolást, a készüléktípust és minden referenciaélt.
Egyeztessünk a saját tervedről
A teljes munkához a megmunkálások áttekintése is segítséget ad. Az induláshoz elég egy egyszerű skicc a hozzávetőleges méretekkel. A szín és a többi részlet később is egyeztethető. Kérj személyre szabott ajánlatot.
Bal kész él → A → kivágás bal széle
Belső sarkok: R
↑ B: elülső kész éltől a nyílásig ↑
